工业喷淋系统装置
1）主要系列
l 中小流量空心锥喷嘴-A/B系列
l 大流量空心锥喷嘴-SC系列
l 直线型空心锥喷嘴-BD系列
l 螺旋形流量空心锥喷嘴-PK及大通径
PKA系列
l 通用实心圆锥形喷嘴-H/G系列
l 15°、30°窄角实心圆锥形喷嘴系列
l 大流量实心圆锥形喷嘴-SH系列
l 超大流量实心圆锥形喷嘴-SR系列
l 超大通径防堵塞实心圆锥形喷嘴-SMP
系列
l 螺旋形流量实心锥喷嘴-PS及大通径
PSA系列
l 方形喷嘴-H/HH-SQ系列
l 通用扇形喷嘴-H-U系列
l 高冲洗力扇形喷嘴-P系列
l 偏转扇形喷嘴-K系列
l 紧凑型高压除鳞喷嘴-DL系列
l 微细雾化喷嘴系列
l 槽罐清洗喷嘴系列
l 空气雾化喷嘴系列

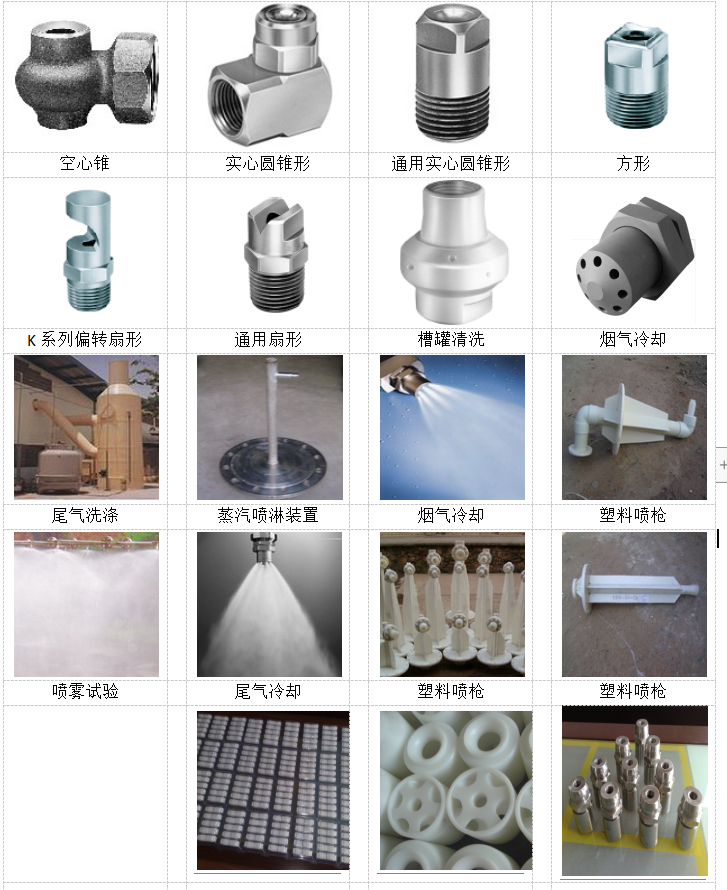

部分产品图片
工业喷淋系统装置应用及设计
应用范围
喷嘴应用于钢铁、化工、环保、电子、半导体、造纸、发电、水处理、水泥、食品医药等行业。主要应用如下：
洗涤-清洗
l 输送皮带铁矿石清洗
l 轧钢表面的高压水除鳞
l 电子线路板、半导体晶元清洗
l 金属表面前处理
l 化工尾气洗涤除尘
l 压滤机网布清洗
l 槽罐及容器清洗
l 高炉煤气洗涤除尘
l 烟气脱硫除雾器冲洗
l 盐化工除沫器洗涤
冷却
l 窑尾烟气冷却
l 无填料冷却塔
l 钢铁连铸二次冷却
l 钢铁中轧机、轧辊冷却
l 晒盐喷雾结晶
l 急冷塔喷淋冷却
l 化工气体喷淋冷却
粉尘控制
l 煤粉、砂土运输降尘
l 火车卸煤翻车机配套降尘
l 轧钢中控制氧化铁层
l 水泥窑粉尘控制
l 除尘设备配套
气体调节
l 喷射氨水除氧化氮
l 烟气脱硫系统浆液喷淋混合
l 管道及变换塔等设备降温
l 空调系统中空气调节增湿
防火
l 煤仓消防
l 船舶等防护
l 石油化工贮槽
l 造纸原材料及成品消防
Ø 喷嘴工艺数据表
|
武汉力强绿驰 环保有限公司 |
项目： |
详细工程设计 |
|
||||
|
装置： |
图号： |
||||||
|
设备(喷头)工艺数据表 |
第 页 |
共 页 |
|||||
|
设备名称 |
|
设备位号 |
|
||||
|
工艺条件 |
|||||||
|
介质名称 |
|
||||||
|
介质特性 |
□易燃 □易爆 □腐蚀 原因 |
||||||
|
流体进口 |
流量 m3/h |
正常: 最大： (每个喷头) |
|||||
|
温度 ℃ |
|
||||||
|
压力 MPa |
|
||||||
|
设备/管道 操作条件 |
温度 ℃ |
|
|||||
|
压力 MPa |
|
||||||
|
安装位置 |
□设备内部 □管道内部 |
||||||
|
操作连续性 |
□连续 □间断 |
||||||
|
喷淋目的 |
□雾化 □洗涤 □冷凝 |
||||||
|
喷头数据 |
|||||||
|
喷头数量 |
个 |
||||||
|
喷头型式 |
□空心锥 □实心锥 □园形 □方形 |
||||||
|
喷淋角度 |
□120° □90° □60° □ |
||||||
|
压差 |
|
||||||
|
连接形式 |
公称直径 DN |
|
|||||
|
工程压力 MPa |
|
||||||
|
法兰标准及法兰面形式 |
|
||||||
|
结构材质 |
喷头 |
|
|||||
|
螺栓 |
|
||||||
|
螺母 |
|
||||||
|
设备简图: |
|
备注: |
|||||
|
|
|
|
|||||
|
编制 |
|
日期： |
|||||
